箱式撬塊整體方案解決商

STE可以根據客戶的要求提供全圍護型式撬塊的詳細設計及制作，使撬裝設備更緊湊、便于運輸及室外放置。

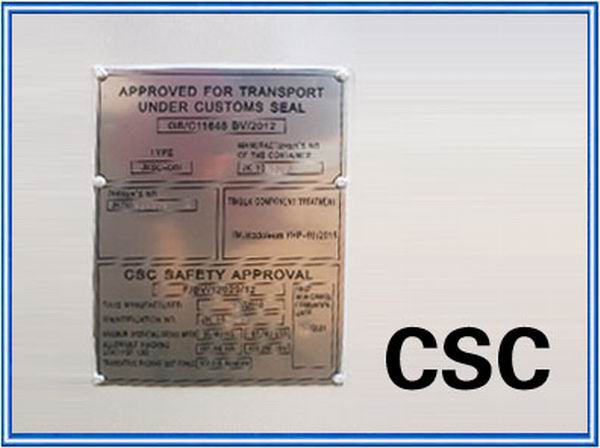

以上設計包括根據客戶的P&ID圖及安裝場地的情況與要求，進行設備布置，配管，電氣儀表的布置、鋼結構及集裝箱強度計算。并且STE可提供符合國際集裝箱安全公約（CSC）要求的集裝箱式設計及制造，以便于整體設備以標準集裝箱的方式在所有CSC締約國的中運輸（海運、陸運等）。

箱式撬塊的作用

1、通過撬裝化的設計，大大縮短裝置的設計周期，提高裝置的設計質量，有效的實現設計的精細化與標準化，形成標準典型的設計與優化。
2、裝置撬裝化后，項目設備、管道、儀表、電氣、設備基礎的定型化，有利于材料、設備的批量采購，有效地節約成本，縮短采購周期。使得撬裝設備具有通用型、互換性，方便現場施工安裝。
3、工藝模塊實現了撬塊化后，即可實現工廠化制造，撬裝設備的生產、組裝、都可以在工廠內完成，使得現場的工作量大大減少，只需完成撬塊定位、固定，接口管道與電氣件的連接即可，可方便整體的遷移。
4、撬裝設備可提高工程質量，標準化設計避免設計錯誤發生的概率，大大減少現場返工的情況，使得供貨商與制造工廠對撬裝設備的要求更了解與熟悉，提高裝置的加工制造質量和制造水平。
5、提高工作效率，撬裝化的設計由于與改善施工環境，提高工作效率，降低外部惡劣天氣對產品質量與施工進度的限制，在工廠內完成大部分設備的安裝與調試，減少現場的工作時間與人力需求，有利于實現標準化的施工管理，大大提高施工效率。

tu111

產品優勢

客戶輸入基礎設計資料，STE提供整個集裝箱撬塊的整體設計、采購、制造于一體的交鑰匙工程。

01

設計優勢：設計緊湊、布局合理美觀、功能齊全。集合設備、管道、結構、電儀控制系統于一體的集成化設計是STE的特色。

02

設備選型優勢：選用最適合的設備，滿足撬塊功能需要。

03

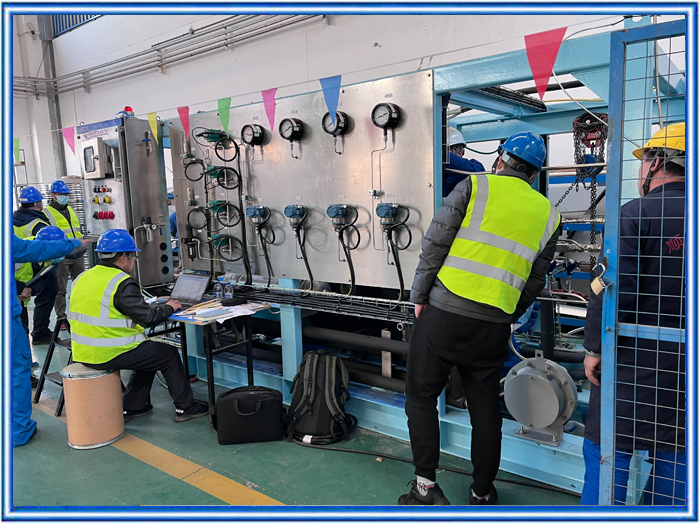

調試優勢：集成化的控制系統和人機界面設計及調試。滿足單機調試、通電測試，及模擬氣體（空氣、氮?dú)獾冉橘|(zhì)）、水等介質的出廠測試。

04

配合客戶現場開車、大聯調的技術服務。

05

尺寸特點

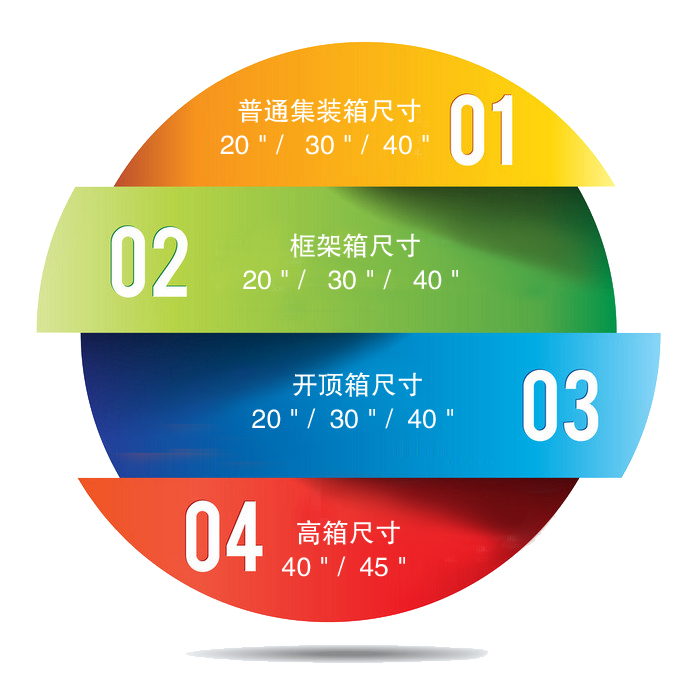

southeast (7)

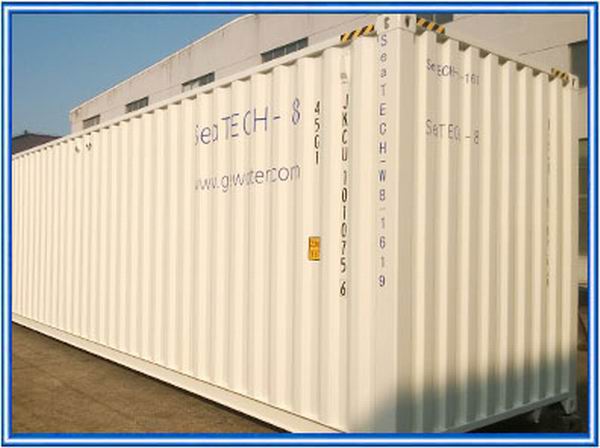

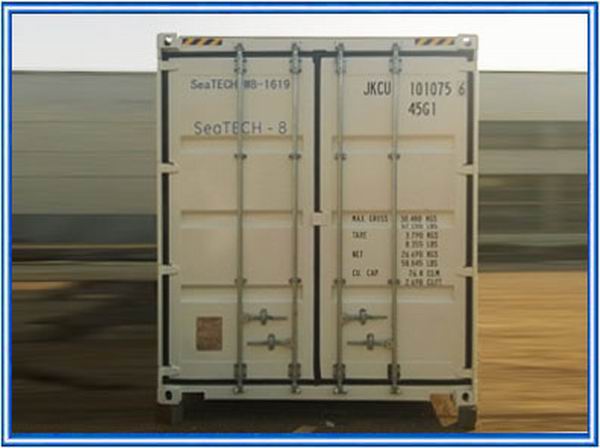

定制箱式撬塊尺寸:各種適合陸運和海運的定制箱式撬塊尺寸。

結構特點

分析小屋

1、含箱式結構+電儀，不含管道。
2、將結構、電器設備、儀表集成化在定制的集裝箱式撬塊尺寸內，便于陸、海運。
3、吊耳在箱體外部，便于吊裝及現場放置，占地面積小，吊運便捷。
4、根據客戶需要定制外部門窗。
5、通風、保溫降噪設計及選型。

01

定制箱體撬塊（含標準箱及非標箱）

1、含箱式結構+設備+管道+電儀+保溫+降噪。
2、尺寸靈活多樣，可根據客戶定制設計。
3、根據客戶使用工況，選定結構、設備、管道、電儀材料。
4、防風、防雨、防爆、防塵。
5、根據環境溫度及箱體內工作溫度，設計保溫，保冷，防燙及降噪。

02

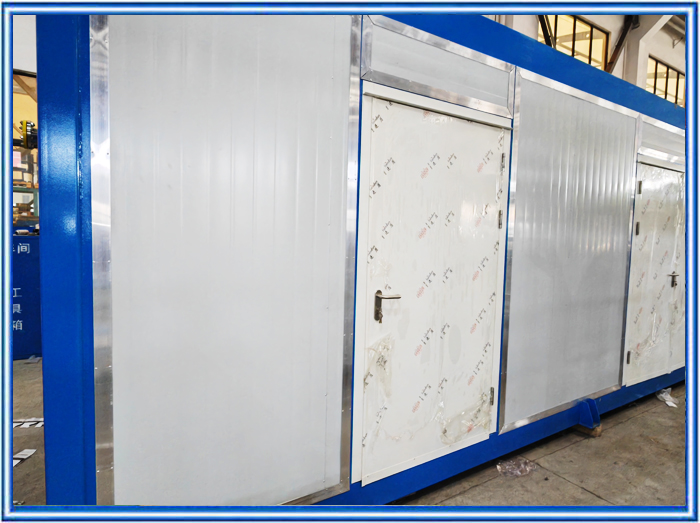

門的特點

1、普通門，適用于一般工況。
2、隔音門，隔音窗（可做可視窗），適用于人需進入到箱式撬塊內的操作工況。
3、防火門，適用于阻燃工況。
4、防風雨密門，適合海上、海邊操作工況。
5、液壓門：利用液壓傳動原理，開門便捷，適合經常開門巡檢的工況。

03

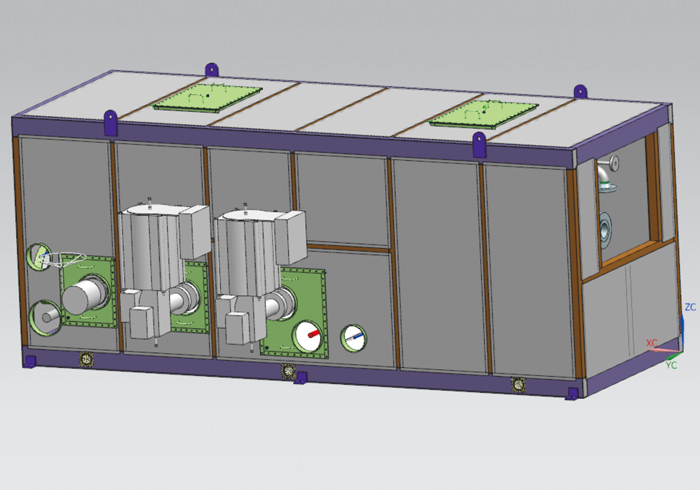

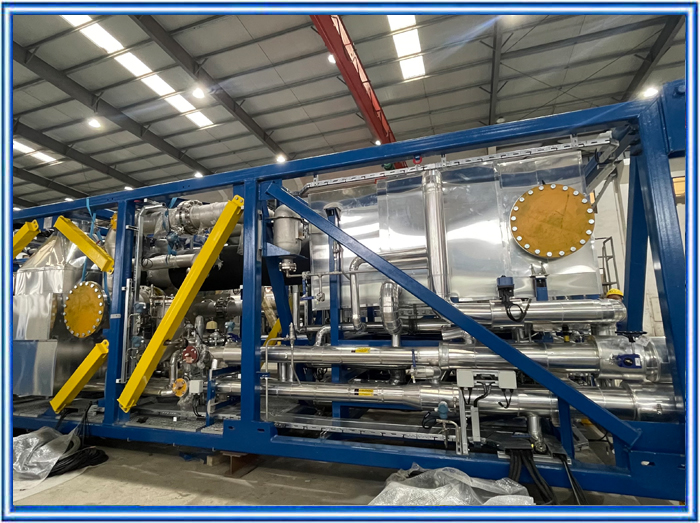

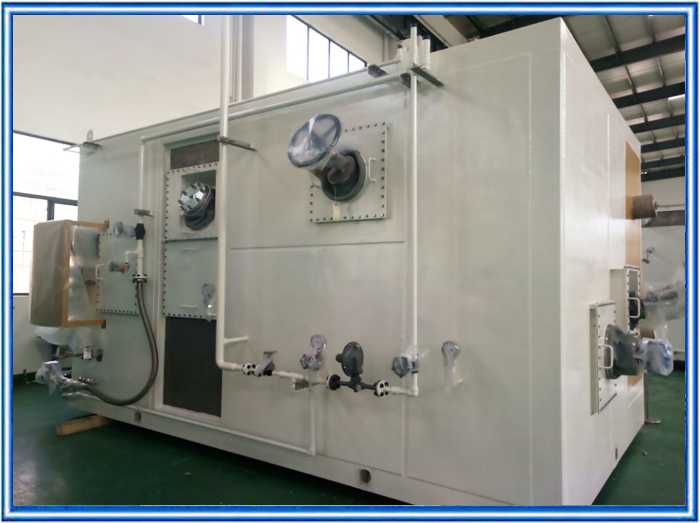

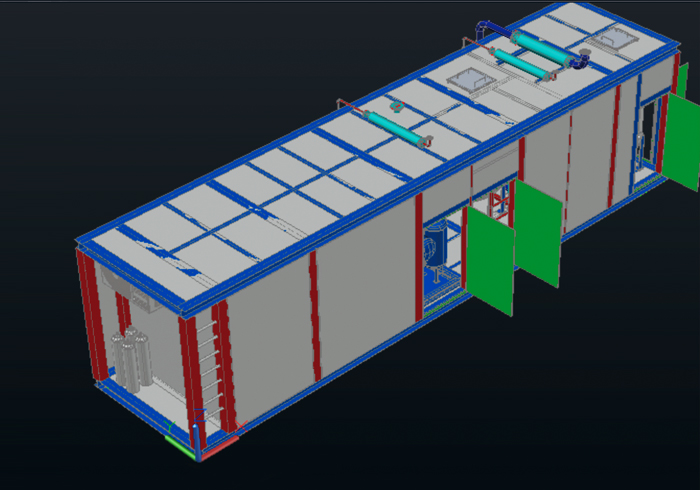

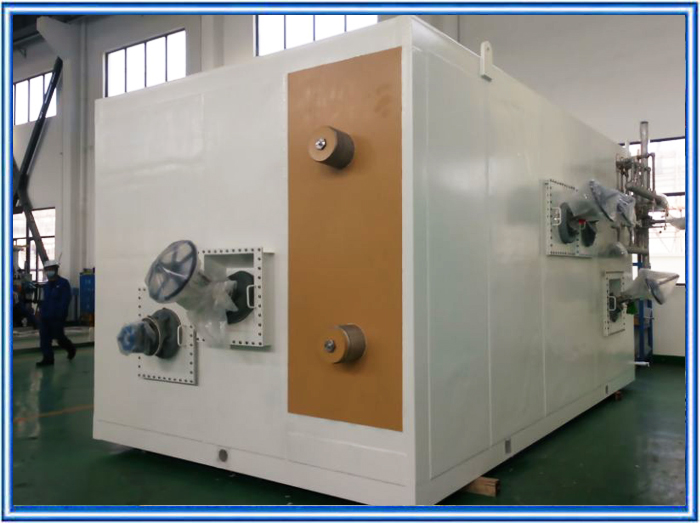

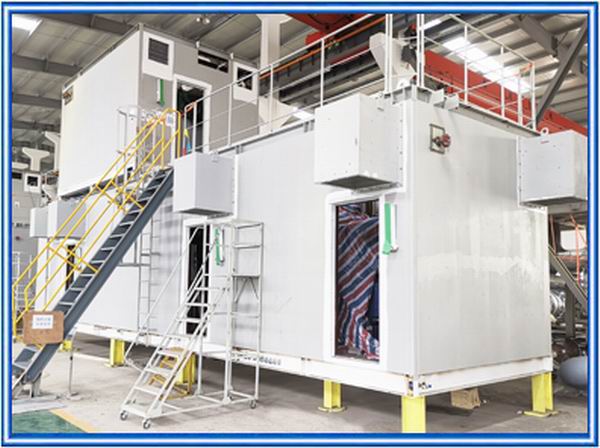

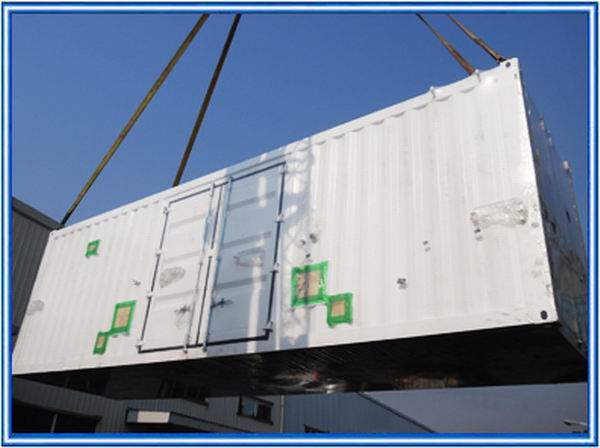

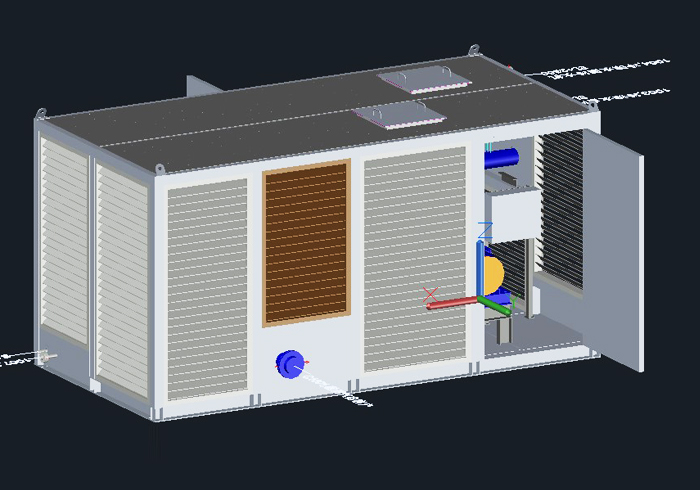

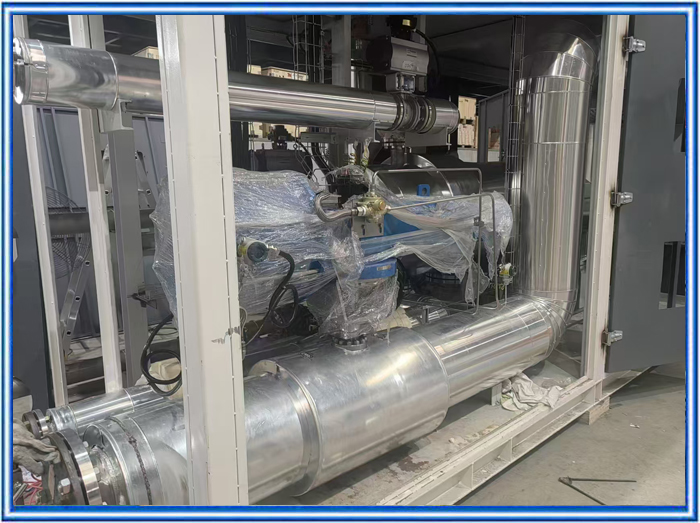

部分設計案例展示

01
03
240
02
04
623
428
169
3
523
716
8

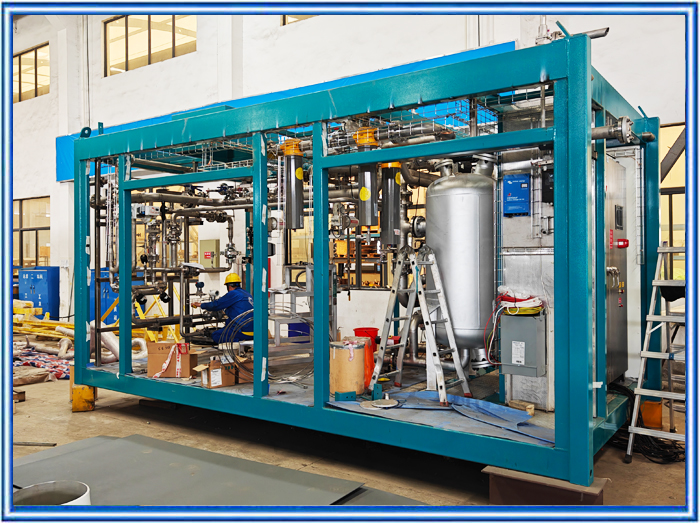

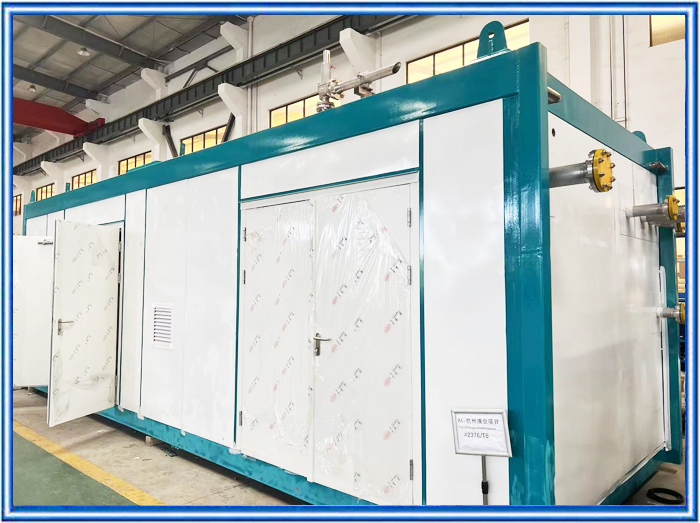

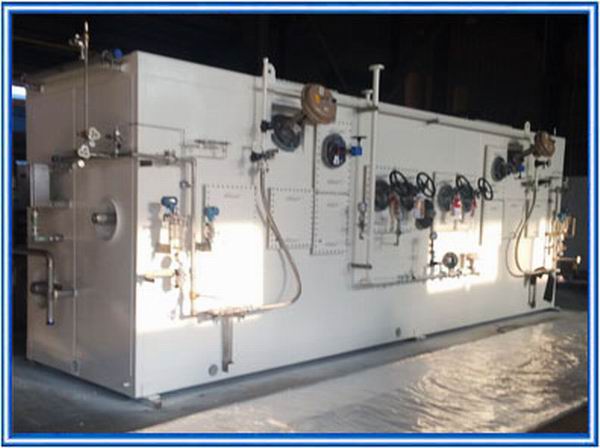

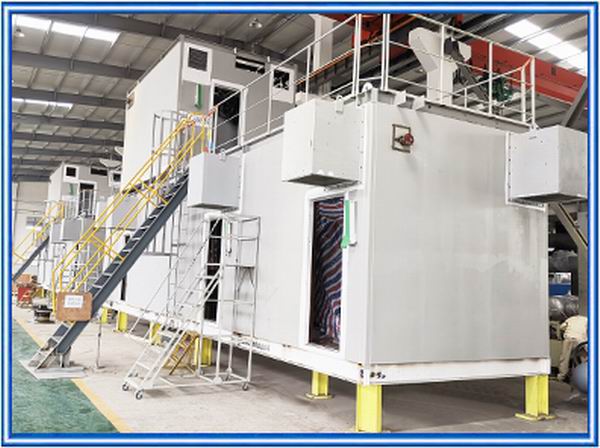

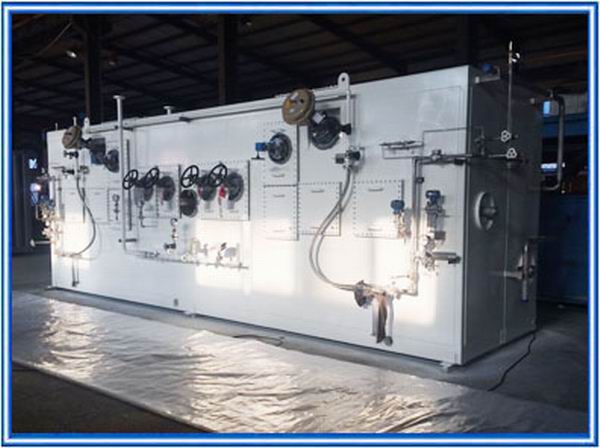

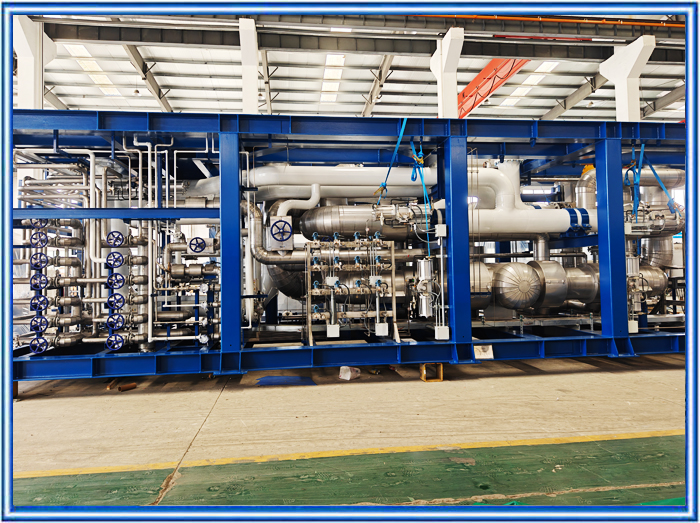

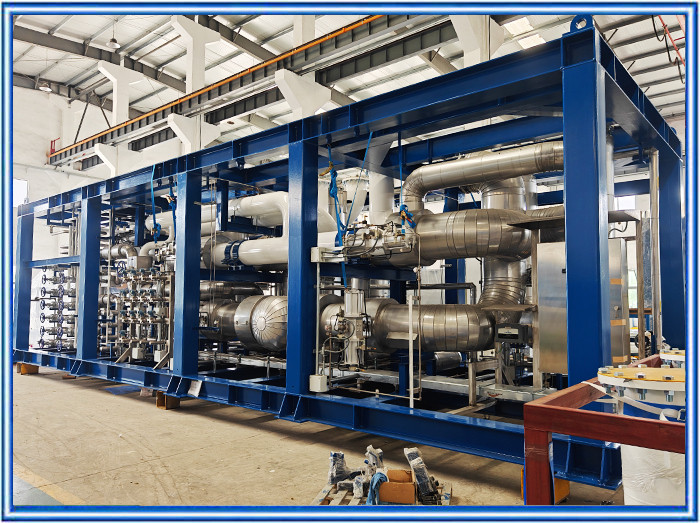

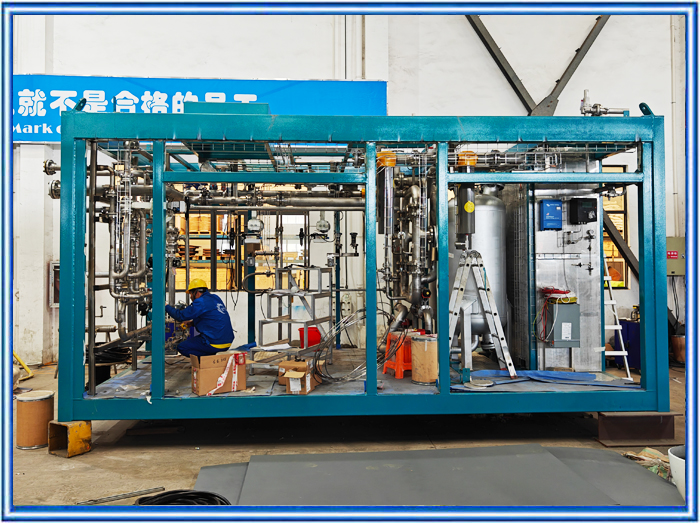

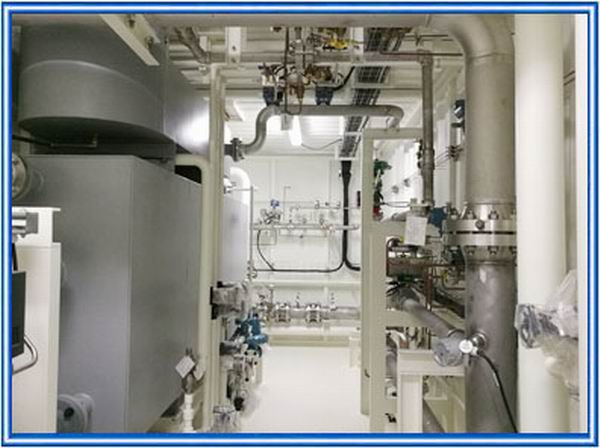

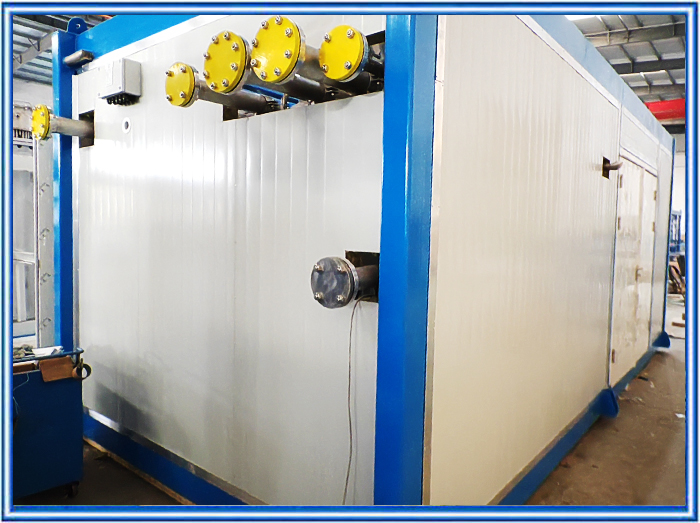

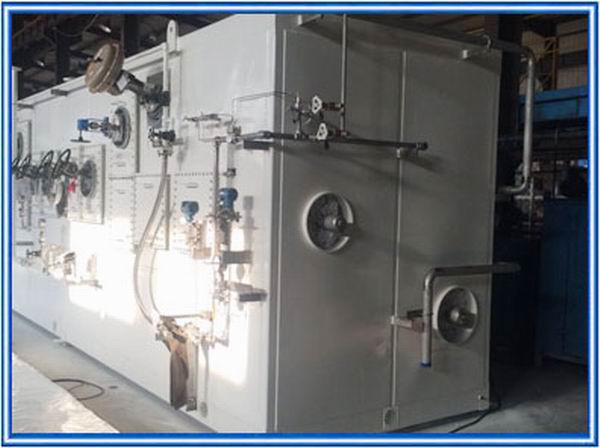

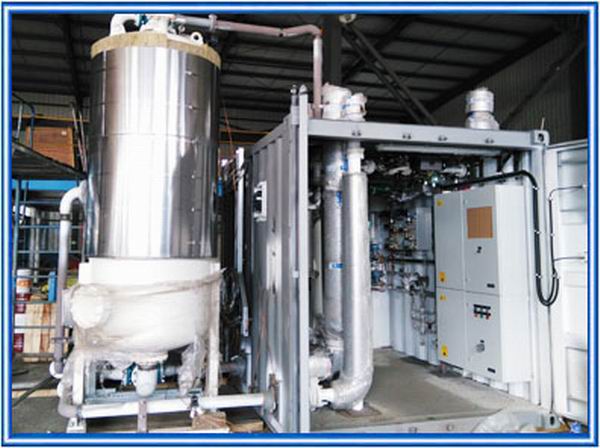

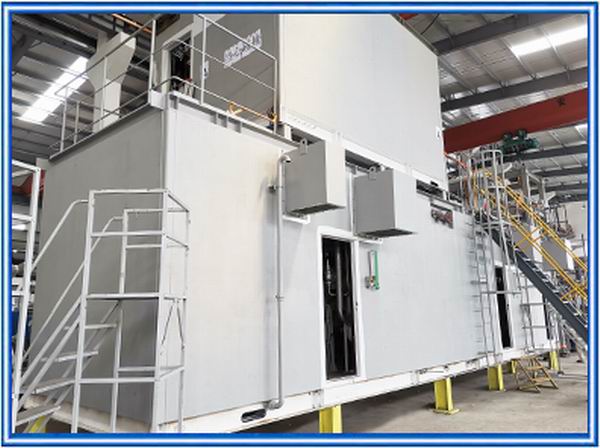

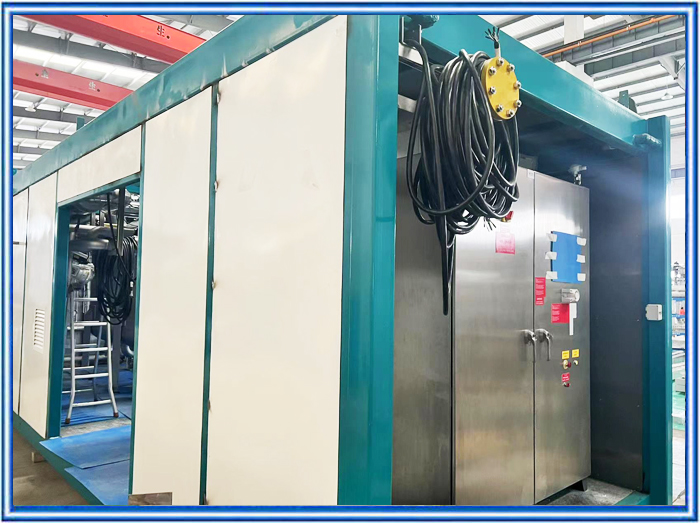

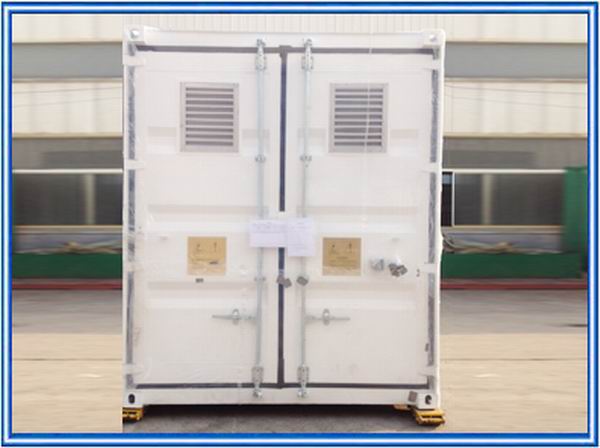

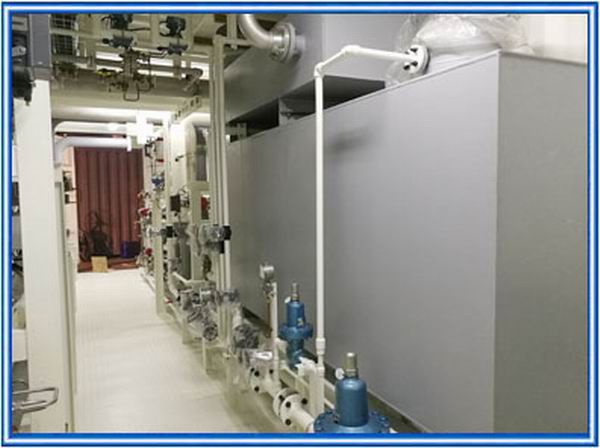

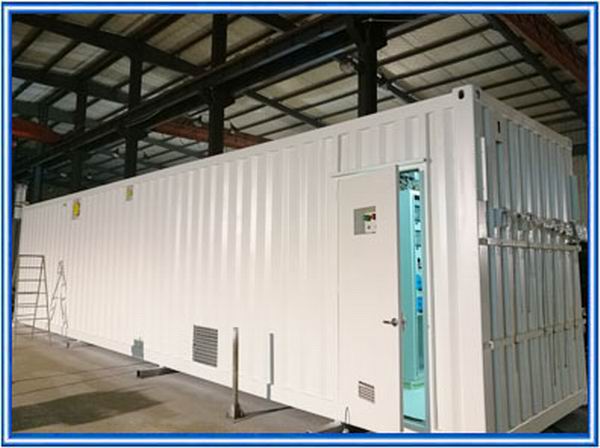

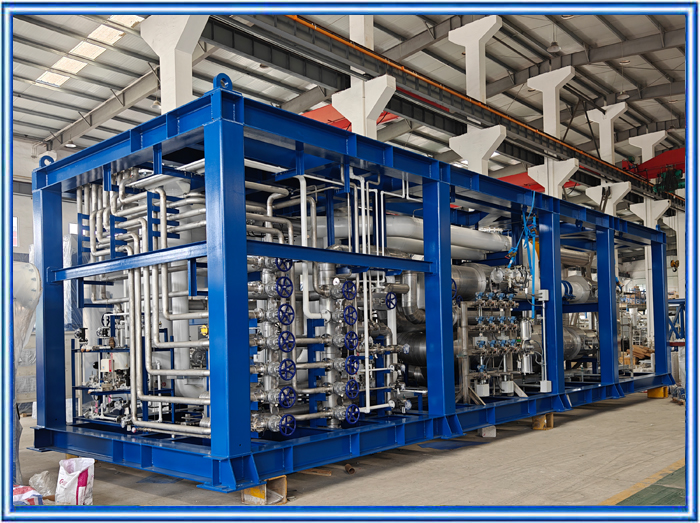

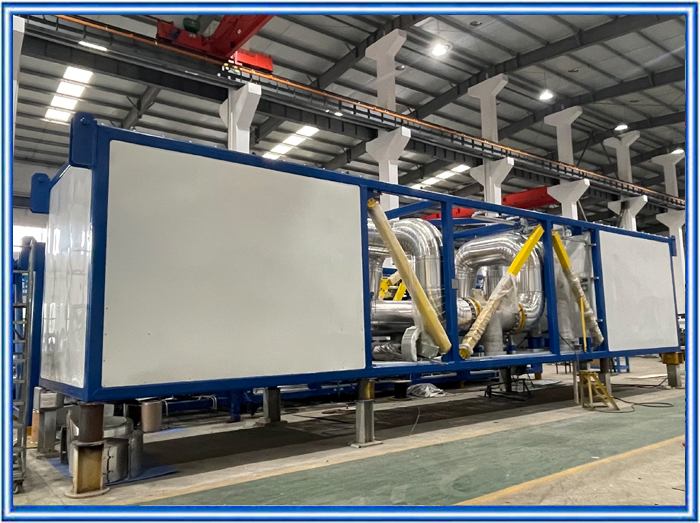

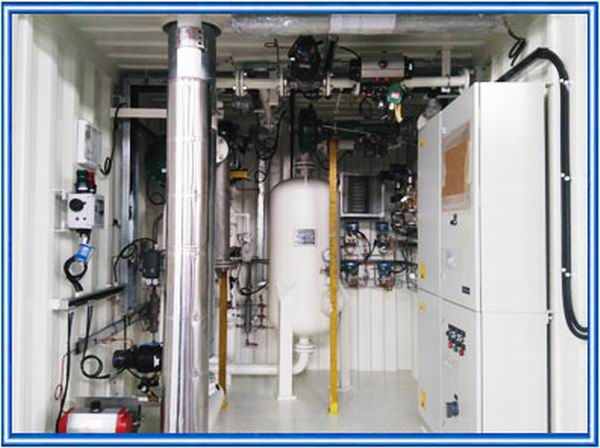

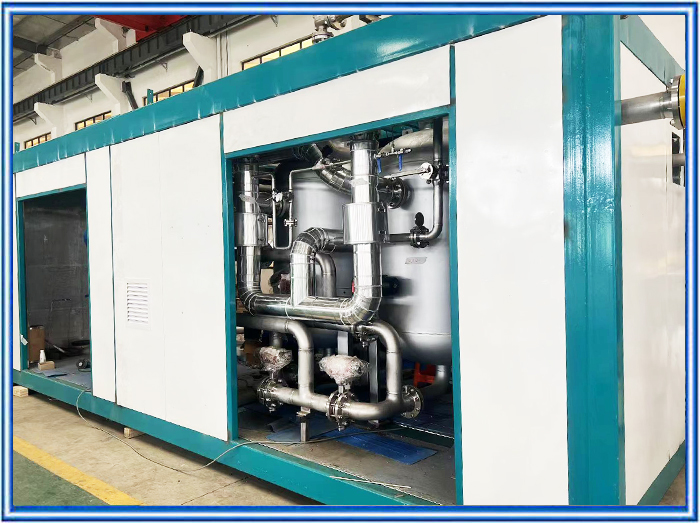

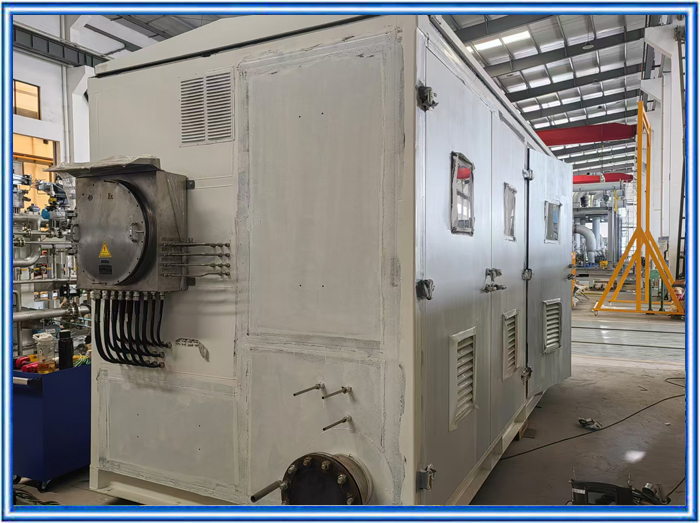

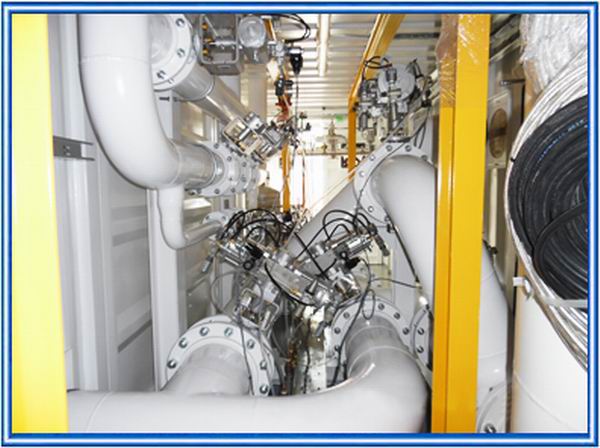

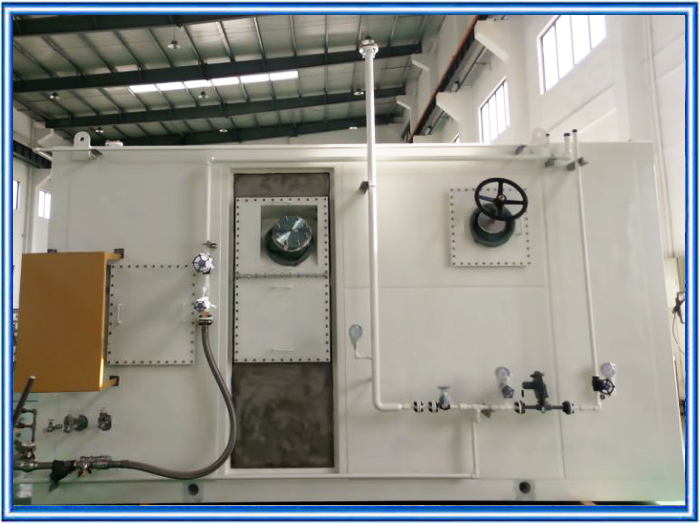

部分業績展示

應用領域：電子半導體 / 制作標準：ASME / 使用地點：法國

01
02
03

應用領域：電子半導體 / 制作標準：ASME / 使用地點：美國

01
02
03

應用領域：電子半導體 / 制作標準：ASME / 使用地點：美國

01
02
03

應用領域：新能源 / 制作標準：GB / 使用地點：中國

1
2
3

應用領域：氣體分離 / 制作標準：ASME / 使用地點：美國

1
2
3

應用領域：空氣空分 / 制作標準：ASME ,CE / 使用地點：東南亞，歐洲

1

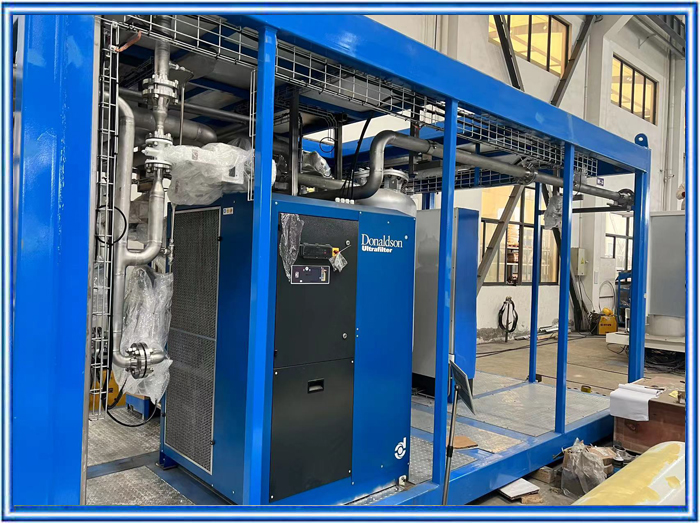

199
2

應用領域：空氣空分 / 制作標準：ASME / 使用地點：美國

1
2
3

應用領域：空氣空分 / 制作標準：ASME / 使用地點：美國

13
14
15

應用領域： 壓縮機 / 制作標準：ASME / 使用地點：中國

1
2
3

應用領域：低溫氣體 / 制作標準：ASME / 使用地點：馬來西亞

16
17
18

應用領域： 電子半導體 / 制作標準：ASME / 使用地點：日本、美國

4
5
6

應用領域：石油化工 / 制作標準：ASME / 使用地點：委內瑞拉

7
8
9

應用領域：空氣空分 / 制作標準：ASME / 使用地點：美國

10
11
12

應用領域：石油化工 / 制作標準：ASME / 使用地點：委內瑞拉

28
29
30

應用領域

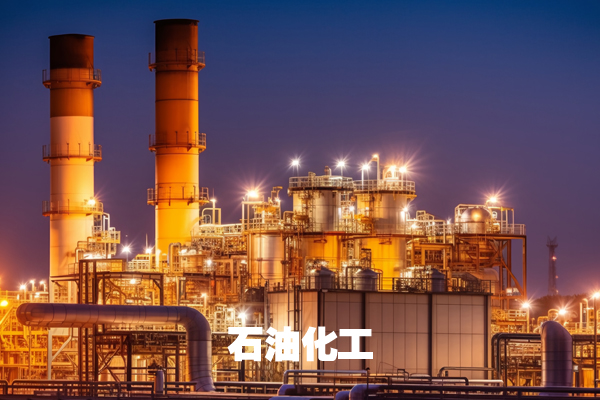

石油化工
海洋
食品化工

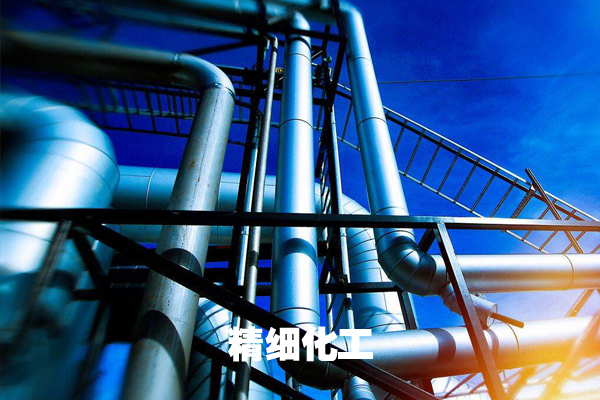

精細化工
醫藥化工
輕工業
煤化工
電力
礦山
農業

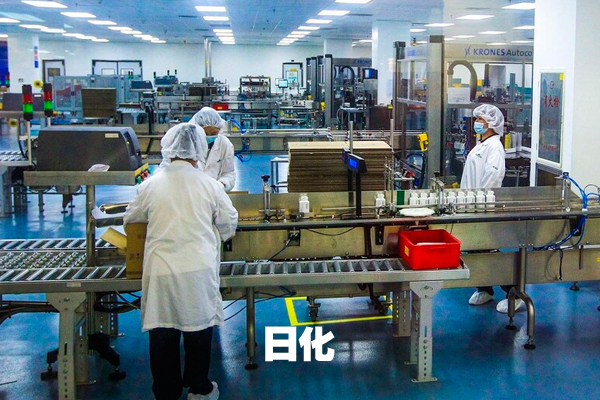

日化
冶金

箱式撬塊項目業績表（部分）

項目名稱 類型 特點 時間 數量
箱體型式 普通門/防火門/水密門 內裝（降噪/保溫）
Lox?Pump?Box 冷箱 鋼板封閉式 - - 2015.05 1
BPC Valve Chest 閥箱 鋼板封閉式 - - 2016.08 1
BPC Analyzer Building 分析小屋 集裝箱 隔音門 巖棉保溫 2016.01 1
Chemours?pump?box 泵箱 鋼板封閉式 - - 2017.04 1
keysight?&?Onsemi?GN700 集裝箱式撬塊 集裝箱 - - 2017.08 1
Onsemi GN700 集裝箱式撬塊 集裝箱 - - 2017.09 1
Chemours?analyzer?bldg 分析小屋 集裝箱 隔音門 巖棉保溫 2017.11 1
Fronted GN700 集裝箱式撬塊 集裝箱 - - 2018.03 3
15/24/40 contaniner HPN 集裝箱式HPN 集裝箱 - - 2018.01-2018.12 8
Micron?Analyzer?building? 分析小屋 集裝箱 隔音門 巖棉保溫 2018.07 1
Stirling Valve skid 閥撬 敞開式 - - 2019.05 1
Chandler Pump box 泵箱 鋼板封閉式 - - 2019.06 1
Chandler B220 & B225 Analyzer building 分析小屋 集裝箱 隔音門 巖棉保溫 2019.10? 2
Kingsports Analyzer bldg 分析小屋 集裝箱 隔音門 巖棉保溫 2019.10? 2
GN 700 集裝箱式撬塊 集裝箱 普通門 - 2019.03-2019.09 4
15/24/40 contaniner HPN 集裝箱式HPN 集裝箱 普通門 - 2019.01-2019.12 10
Hodonice Valve skid 閥撬 敞開式 - - 2020.03? 1
15/24/40 contaniner HPN 集裝箱式HPN 集裝箱 普通門 - 2020.01-2020.12 4
GN700 集裝箱式撬塊 集裝箱 普通門 - 2021.01-2021.12 5
15/24/40 contaniner HPN 集裝箱式HPN 集裝箱 普通門 - 2021.01-2021.12 4
Creighton B220 & B225 Analyzer building 分析小屋 集裝箱 隔音門 巖棉保溫 2022.07? 2
15/24/40 contaniner HPN 集裝箱式HPN 集裝箱 普通門 - 2022.01-2022.12 10
GN700 集裝箱式撬塊 集裝箱 普通門 - 2022.04 2
15/24/40 contaniner HPN 集裝箱式HPN 集裝箱 普通門 - 2023.02 2
BHR APSA T6 熱箱 鋼板封閉式 隔音門 降噪 2018 1
Pre-order APSA T7 熱箱 鋼板封閉式 隔音門 降噪 2018 1
Longhua APSA T5 熱箱 鋼板封閉式 隔音門 降噪 2019 1
ACME APSA T5 熱箱 鋼板封閉式 隔音門 降噪 2019 1
MAHLE APSA T5 熱箱 鋼板封閉式 隔音門 降噪 2019 1
Tongmei APSA T6 熱箱 鋼板封閉式 隔音門 降噪 2019 1
Tomoe Warm Skid 熱箱 鋼板封閉式 隔音門 降噪 2019 1
?Ternium Canning T5 APSA T5 熱箱 敞開式 - - 2021 1
?Italy Cuneo T5 dry APSA T5 熱箱 敞開式 - - 2021 1
Jingzhou Valeo T5 APSA T5 熱箱 鋼板封閉式 隔音門 降噪 2021 1
Y7 Pump Box 熱箱 鋼板封閉式 - - 2021 1
制氮機熱撬 熱箱 敞開式 - - 2021 1
NEW KAOK-K Pump Skid? 泵箱 鋼板封閉式 - - 2021 1
Malaysia QCELL T5 APSA T5 熱箱 鋼板封閉式 隔音門 降噪 2021 1
制氮機熱撬 熱箱 鋼板封閉式 - - 2022 1
Singapore Soitec T7 dry 熱箱 鋼板封閉式 隔音門 降噪 2022 1
AL Poland Valeo T6 Dry 熱箱 鋼板封閉式 隔音門 降噪 2022 1
Airgas AAM RidgwayT6 熱箱 鋼板封閉式 隔音門 降噪 2022 1
Pretreatment Skid 預處理撬 鋼板封閉式 普通門 - 2022 1
MP Dring & Qil Removal Skid & Membranes Skid 除油膜處理撬 集裝箱 普通門 - 2022 1
RICOH Yashiro P2 Recycle Skid 回收撬 鋼板封閉式 隔音門 降噪 2022 1
Pretreatment Skid 預處理撬 鋼板封閉式 普通門 - 2022 1
MP Dring & Qil Removal Skid & Membranes Skid 除油膜處理撬 集裝箱 普通門 - 2022 1
TSMC Greece Pump skid 泵撬 鋼板封閉式 - - 2022 1
? 船用20’電池集裝箱撬 集裝箱 A60防風雨密門/A60防火門 巖棉保溫 2020 1
? 陸用電池箱撬 集裝箱 隔音門 巖棉保溫 2020 1
? 側面液壓開飛翼式集裝箱撬 車載集裝箱 液壓門 - 2019 1
? 插板式箱式撬 ? ? ? 2015年以前 1
? E-house 非標集裝箱 防火門 巖棉防火保溫 2015 1
日液空Warm skid 熱箱 鋼板封閉式 隔音門 降噪 2008~2010 2
